两级跑偏开关安装方法
1 ． 两级跑偏开关应成对安装在胶带两侧， 其位置度使跑偏开关立辊轴线与胶带带边平面垂直， 且 应保证胶带边位于立辊高度的 1/4 ～ 1/3 处为宜。
2 ．立辊距胶带机距离，用户可根据现场实际情况确定，一般选在胶带自然跑偏量加 50 ～ 100mm 为宜。
3 ．安装数量：跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般间隔 30～35米米安装 1 对， 100 米短胶帶 ( 头，尾，中间三处 ) 安装3 对为宜，对于长距 离 胶带可酌情增加。
4 ．两级跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关置底座有两个∮12’固定孔 将其与跑偏开关支架用螺栓固定即可。
注：需要安装支架请提供带宽及槽角。
皮带带宽 (B) 500 650 800 1000 1200 1400 1600 1800 2000 2200
安装高度 (H) 180 210 240 310 390 425 530 560 600 695
两级跑偏开关接线方法：

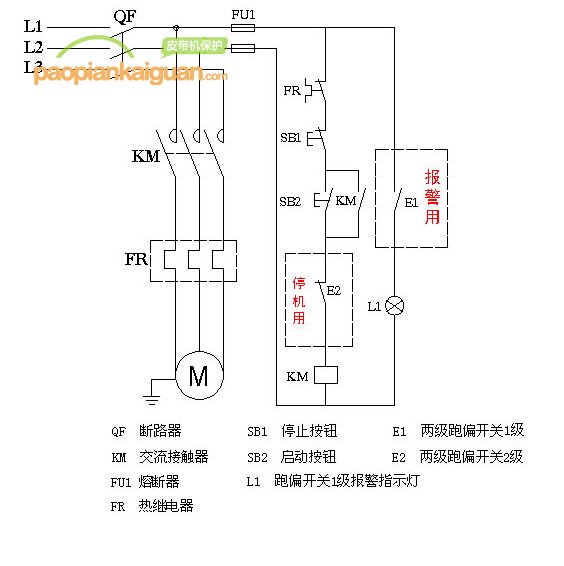

跑偏开关电气接线图(可实际PLC远程报警)
卓力两级跑偏开关出厂时都盖内部贴有接线图，用户可参照其接线。
