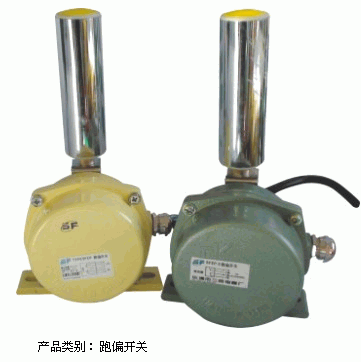

地址编码两级跑偏开关

地址编码两级跑偏开关使用说明

地址编码两级跑偏开关主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等故障。当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜，若立棍倾斜大于一级动作角度时开关便发出一组信号用于警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。

地址编码两级跑偏开关具有地址编码通讯功能，每级动作角度会对应一个通讯指令，保护开关当前报警信息及时通过地址编码控制器显示，维护人员可迅速确定故障点位置。 1、地址编码两级跑偏开关安装


将跑偏开关立棍轴线与胶带片面相垂直，立棍与胶带边缘距离为50mm ~100mm，胶带位于立棍下端1/3处。每50m胶带至少需要安装一对跑偏开关。


2、硬接点连接

拆开地址编码两级跑偏开关 盖板四个螺丝，打开盖板后可看到内部结构。

两个行程开关分别用于跑偏开关一级报警和二级报警控制，独立使用即使地址编码电脑板无法正常工作时也能起到可靠保护。

硬接点信号出厂时配有引出线，开关接点方式为： 一级报警：

公共端---红 ， 常开—兰 ， 常闭—白

二级报警：

公共端---黑 ， 常开—绿 ， 常闭—黄


3、地址编码电脑板连接

地址编码电脑板共有四个接线端，两个3位接线端用于通讯连接，分别用于进线和出线；两个2位接线端用于电源连接分别用于进线和出线。两组接线端分别用于连接上一个地址编码开关器和下一个地址编码开关，使每个地址编码开关在电源及通讯回路中形成串联电路。电脑板电源短接线最大只可承受40个地址编码开关串联电流。如果超过40个地址编码开关则需要采用并联供电，否则可能导致电脑板电源端接线熔断。

通讯回路必须采用带屏蔽层的双绞线

（RVVSP2×0.75），所有地址编码开关通讯接线

端对应连接，屏蔽层必须接入通讯接线端G脚位上。屏蔽层必须单点接地。

通讯回路应尽量采用屏蔽线槽或则穿管铺设，尽量避开高压线路平行铺设。如无法避免与高压线路平行铺设则必须距离大于500mm。


地址编码开关连接方式：


4、 地址编码设置

在同一个通讯回路中，各种不同类型的编码开关必须按照顺序进行地址编码设置，编码开关有8位编码组成，二进制编码方式最多可支持255个编码地址。在同一个通讯回路中地址编码不得重复使用，否则造成通讯故障。

编码开关滑块处于ON端时，表示接通，所有接通的脚位对应编码总和即为当前设置的编码地址。


5、 终端电阻跳线

为了使通讯回路工作可靠，必须设置终端电阻。 跳线插座是用来设置终端电阻，在整个通讯回路中最后一个地址编码电脑板上的跳线插座需要插上短接帽，其他地址编码电脑板插座断开（去掉短接帽）。
