带式输送机保护控制装置

带式输送机保护控制装置

总体技术性能

• 以PLC作为主控元件，具有防潮、抗干扰能力强，现场易编程、易扩展，基本免维护，并且还能够实现软件控制化，自动检测系统故障等功能。

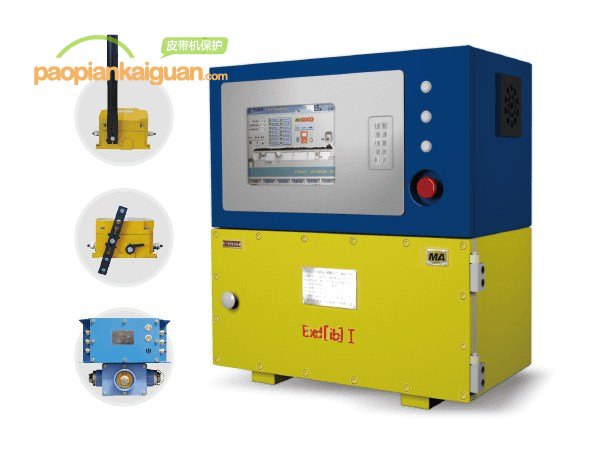

• 整个系统由矿用隔爆兼本安型可编程控制器(PLC)、隔爆液晶屏、本安操作台，各种保护传感器和集控软件部分组成。主站与分站之间通过光纤总线方式连接组成控制网络，分站之间即相对独立，又互相联接，组成一套灵活的控制系统，从而完成整个运输系统及生产系统的控制要求，并可与矿井监控系统组网。系统监控、保护功能齐全，联接简单，能准确识别故障性质及位置，组网能力强，具有远程诊断功能。
• 具有检测控制打滑、堆料、超温、烟雾、纵撕、洒水、速度、跑偏、煤位、拉线急停等保护功能。
• 通过设置在皮带运输机上的物料传感器，能够检测皮带的煤量情况并且实施调节皮带运行速度，当煤量大的时候快速运行，当煤量小的时候调慢皮带的速度。同时降低皮带空运的速度，减少停机时间。

系统优势

• 选用先进的控制器，系统的实时性好，可靠性高，数据处理速度快；
• 采用全分布式控制结构，系统具有较高的安全性。当地面部分出现控制故障时，井下部分仍可实现集控运行；
• 通讯网络的速度快，距离远，可靠性高；
• 界面直观友好，操作简便，功能齐全。人机界面不仅具有形象逼真的动态画面和全中文显示，还具有实时报警监视、安全确认机制和数据记录功能；
• 减少布线成本，由于采用远距离通讯网络，使布线更加方便，并大大减少电缆用量；
• 维护方便，运行费用低。系统扩展方便，可以随时增加节点，并能够通过网络由中控室在线修改程序。控制器和网络可靠性高，维护工作量小；
• 系统采用总线快插方式，安装简单，维护方便；
• 系统抗干扰能力。系统具有良好的接地系统，接地电阻小于4欧姆；系统信号传输具有足够的抗干扰能力，接线强弱回路分开布线。

总结各矿胶带运输系统的经验教训，特别采取了增加设备可靠性的措施，例如选用先进、可靠的控制器和网络产品。
自控系统在性能上具有良好的抗湿热性、抗干扰性，在结构上能够满足在井下条件能够迅速检修或更换元器件，根据煤矿井下的现场环境，控制箱采用不锈钢结构，其他设备采用防腐措施。
