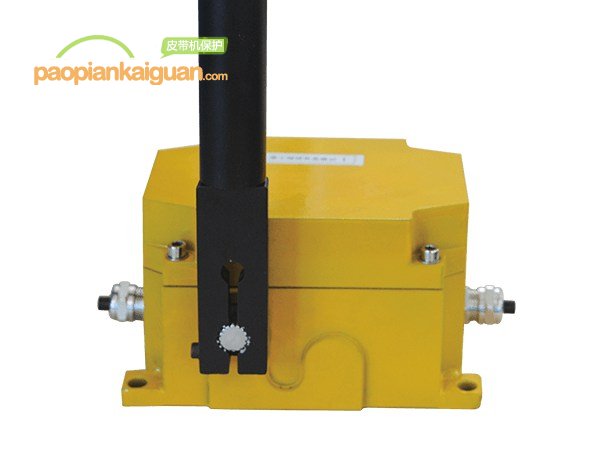

矿用本安型跑偏开关

概述

适用于煤矿井下有煤尘、瓦斯爆炸危险环境中，作为胶带运输机跑偏保护的装置。

工作原理

本产品沿胶带运输机两侧按一定间隔成对安装。胶带运输机在运行过程中，胶带有不正常的偏移时，胶带与跑偏开关的立辊接触，挤压跑偏开关立辊，使立辊自转并偏转，当立辊偏转到一级动作角度时，开关接点动作发出报警信号；当立辊偏转到二级动作角度时，开关接点动作并发出停机信号，实现自动停机，可避免重大事故的发生。当胶带机恢复正常运行后，跑偏开关自动复位到正常的位置。

主要性能及技术参数

• 跑偏动作角度值：一级为10°，二级为45°；
• 每级触点数量：一级动合接点1个，二级动合接点1 个；
• 触点容量：DC24V，1A
• 复位方式：自动复位
• 动作方向：单向
• 动作角度的允许偏差：±2°
• 立辊的动作力：一级20N；二级25N，误差±2N；
• 立辊转动的极限角度：不小于70°；
• 闭合接点的接触电阻不大于0.1Ω，振动、冲击和寿命试验后不大于0.2Ω；
• 动作性能：跑偏开关受动作力作用，立辊转动至动作角度时行程开关应立即动作，动作力撤除，立辊自动返回原位，经过复位角度时行程开关立即恢复；
• 复位角度: 4°±1°。


重量及外形尺寸

• 重量：8.5kg
• 外形尺寸：204×325×142（mm）
