RD-III非接触欠速开关安装说明

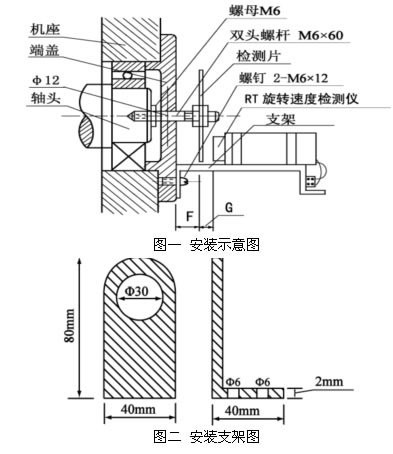

所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。
注意：旋转探测仪的安装位置视具体情况而定，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。
机械安装工序：
拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔，攻丝M6、深10-15mm旋紧双头螺杆装端盖装检测片，F≥20 mm并用螺母固定安装旋转探测仪、调整G ≤ 15mm有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意 F 的距离)。

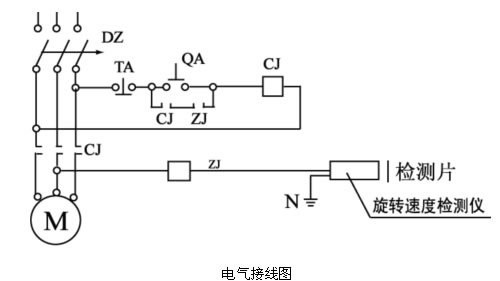

电器接线：RD—III型旋转探测仪和中间继电器串联使用。中间继电器线圈耐压220V，电流5A。
检测片：材料普通铁皮，叶片数量为2叶、4叶、6叶，检测片尺寸l00×10×2mm。
跳脱时间参考公式：T＞［60秒×1.1（恒定值）］÷检测片数÷被传动转数（X转/分钟）。
安装注意事项
严禁未接中间继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在免费保修范围内。
如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意 F 的距离。
G 的安装距离最好在 8 mm 内，防止外部原因造成 F 变动。
露天安装 RD－III 型产品尽可能安装防雨罩，可延长本产品使用寿命。
产品包装盒及产品壳体均标有跳脱时间。
选配件说明
标配：Φ6双头螺杆、并帽螺丝、垫片、检测片。
选配：继电器。
