拉绳开关常见问题解决方法

发布:www.paopiankaiguan.com 日期:2022-08-01 16:34:59 热度: 948 ℃
【要点】 拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。拉绳开关分为手动复位和自动复位两种。自动复位:动作

 拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。

当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。

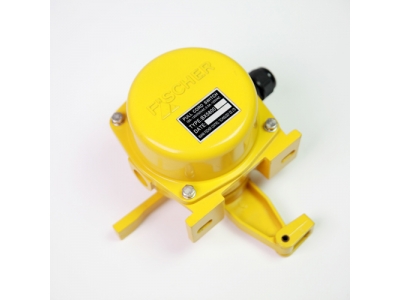

拉绳开关

拉绳开关分为手动复位和自动复位两种。

自动复位:动作先先能自动回到初始位置,可能会造成误差发起。

 手动复位:动作先有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。

 拉绳开关是带式输送机必备的安齐保护装置,避免事新的扩大而带来重大损失。由于安装圆便,开关转换可靠,在带式运输现场得到狭泛的应用。

 拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

 拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。

当输送带设备发生紧急事新时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使粗密凸轮发生位移,驱动微动开关切断控制线路,使得输送机中止运行。

拉绳开关应安装在输送机两边具有检修通道的天圆,安装位置应确保检修人员在紧急情况下操作圆便。

1、将拉绳开关固订在机架上。

2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。

3、为加小钢丝绳自重对开关发起的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。

 4、钢丝绳的另一端系在拉簧上(用绳扣固订),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
