BLDM-G防爆溜槽堵塞检测器

主要用途：
BLDM-G防爆溜槽堵塞检测器适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
主要技术指标
型号           BLDM-G
触点数量   常开1 常闭1
触点容量   AC220V  1A
工作角度   ≥5°
极限角度  30°
结构形式   门式结构
复位方式   自动复位
 防护等级  IP55
使用条件
环境温度：-35℃∽+50℃。 相对湿度：不大于95%。
大气压力：80∽110kpa。 海拔高度：不超过2000M。
工作位置：安装在溜槽不受物料冲击的侧壁上。

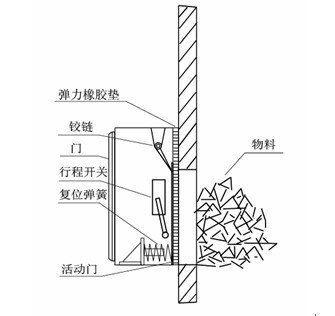

 结构特征及工作原理
BLDM-G型防爆溜槽堵塞检测器
结构：BLDM-G型防爆溜槽检测器采用门式结构，选用舌簧管作为接近式开关，将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。
原理：当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧片被磁化、并克服簧片的恢复力而动作，从而发出告警或停机信号，当溜槽堵塞故障排除后，活动门受压簧的作用恢复原状。

安装与接线
（一） 安装方法：
1． 在溜槽侧壁一适当位置开260×260一方口，然后在开口上方约100-200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门而发生误动作。再用随机所配像胶板将开口完全覆盖、封闭。见图（2）。
2． 用户根据图（3）所示尺寸自制一弯角件，焊接在溜槽侧壁上。
3． 将本装置用M10×25螺栓紧固在弯角件上即可。
（二） 安装要领及注意事项
1． BLDM-G防爆溜槽堵塞检测器可两个为一组，安装于溜槽相对的并且不受物料冲击的两侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜见图（4）
2． BLDM-G防爆溜槽堵塞检测器也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号，便开始振打；另一组安装底部三分之二处，作为重度堵塞检测，发生堵塞时输出停机信号。
（三） 接线：BLDM-G防爆溜槽堵塞检测器引出一条三芯电缆线（出厂前已编号）其中1、2为常闭接点1、3为常开接点。用户可参考图（5）接线原理图进行接线。
 维护与使用
BLDM-G防爆溜槽堵塞检测器使用半年以后，要进一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。
