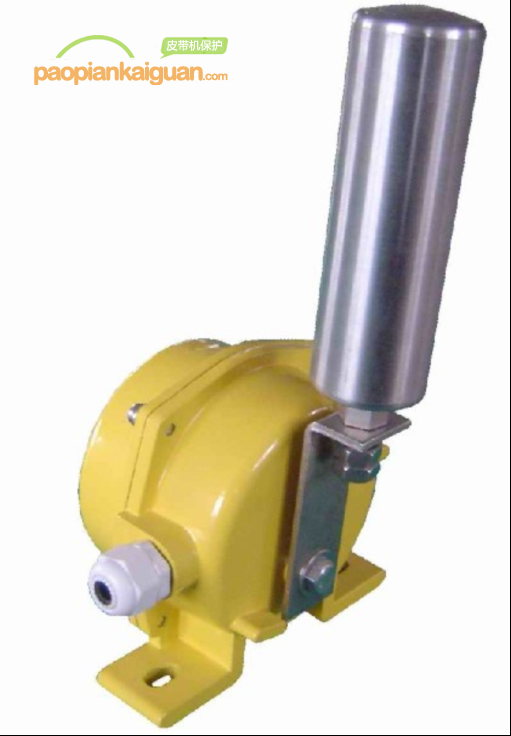

CKPP-G-14-3耐高温跑偏开关

CKPP-G-14-3耐高温跑偏开关
 本开关当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号用于警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。
一、技术参数
1、环境温度：-30℃～290℃；
2、相对湿度:不大于85%；
3、触点数量：2组开关；
4、触点容量：24～380V
AC/DC   电流1:5A；
5、动作角度：12-30
10-45    25-35
15-45   10-45等；
6、极限角度：70°；
7、防护等级：1P65；
8、重量：3.5Kg；
9、复位方式：自动复位。

二、外形尺寸

三、开关接线
本开关内部有2个微动开关K1；K2，可根据实际需要连接成常开或常闭合。
接线方式

四、安装与使用
1、将两级跑偏开关固定在支架上，然后焊接在胶带机架上；
2、将立棍轴线与胶带片面相垂直，立棍与胶带边缘距离
为50mm～100mm；
3、胶带位于立棍下端1/3处；
4、每50m胶带至少需要安装一对此开关。
安装支架不随开关提供，需另购买；安装支架样式、开关点数量，可根据用户要求定制。
