JYB/GDZL-Z-A光电检测纵向撕裂保护装置

JYB/GDZL-Z-A光电检测纵向撕裂保护装置

用途:
　　 本保护装置适用于煤矿井上、电厂、码头、冶金、水泥等各种型号胶带运输机胶带纵向撕裂的保护。在皮带出现撕裂、戳破；绞结处损坏或者锋利物凸出皮带时，撕裂装置能发出报警信号和停机信号。
　　
技术参数：
　　开关触点：2常开、2常闭 　　　 　开关触点容量：AC380V／5A
　　工作电压： AC220V 　　　　　　　检测型式：红外光源
　　使用环境：—30°+60° 　　　　　复位方式：手动复位
　　倾角调整：10°—45°　　　　　　动作力：1～5kg
　　防护等级：IP65
　　通讯接口：RS485符合MODBUS协议(用户选配)
　　通风距离：双绞线1．2公里，光缆50公里



设备描述：
　　该保护装置安装于机头、机尾及有溜槽下料口的附近，装置有检测传感器和控制箱两部份组成，传感器采用大功率红外线检测手段，并能根据各种不 同规格的胶带机调整倾角度，其通用性强，适用于各种不同规格的胶带机。安装方便，无须对胶带机机架进行加工。控制箱面板设有自校按钮，便于自检。检测器外壳采用铸件结构。光电检测采用胶管密封，尘土和物料附着不影响灵敏度。一台控制箱最多可与1-4套检测器配套使用。

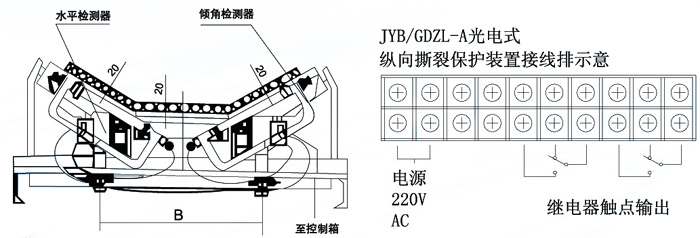

安装与接线图
