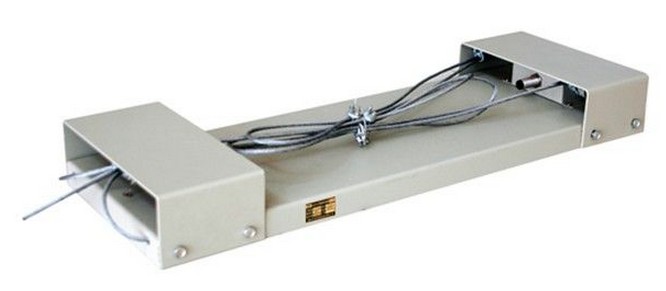

GVD10矿用撕裂传感器使用说明
1 概述:
1.1 GVD10矿用撕裂传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所,作为带式输送机的胶带纵向撕裂保护之用。
1.2 型号的组成及代表意义:
GVD10矿用撕裂传感器
10 灵敏度:10g/C㎡ (主参数)
D 压电式(第二特征代号)
V 撕裂(第一特征代号)
G 传感器(产品类型代号)
1.3 防爆型式 矿用本质安全型 防爆标志为:ExibI
1.4 环境条件
a. 大气压力:80kPa~110kPa ;
b. 环境温度:-200℃~40℃;
c. 相对湿度<96%RH(25℃);
d. 具有甲烷、煤尘爆炸性混合物的煤矿井下;
e. 无足以腐蚀破坏金属壳体及电器绝缘性的气体;
f. 无淋水及其它液体浸入;
g. 无强烈振动冲击的环境中。
2 结构特征与工作原理:
2.1 结构特征:
密封性能好、维护方便。
2.2 工作原理:
带式输送机正常工作时,此时传感器进入检测状态。当胶带无撕裂故障状态传感器两输出端子断开.当胶带有撕裂故障状态传感器两输出端子接通; KHP152-K-Z矿用带式输送机保护装置主机、KXJ0.3/127S型矿用隔爆兼本安型带式输送机保护装置主机发出胶带撕裂信号、报警,并延时1s~2s控制皮带机停机。
3 主要性能:
3.1 接点容量:DC 12V/0.5A (备注:用于经防爆检验合格的本质安全电路中) 。
3.2 动作力:当动作力达到(30±5)Kg/m2压强时,传感器两输出端子接通。
3.3 输出类型:接点型输出。
3.4动作性能:传感器受到不小于动作力作用时传感器两输出端子接通,撤去作用力时传感器两输出端子断开。
3.5接触电阻:闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命试验后不大于0.2Ω;断开时接点的接触电阻不小于1MΩ。
3.6 工作方式:连续工作制;
3.7 传感器重量:26kg;
3.8外形尺寸:1361mm×340mm×382mm
3.9工频耐压试验:接线端子对外壳应能承受规定的50Hz、500V的工频耐压, 历时1min无击穿或闪络现象,漏泄电流小于5mA。
4 安装使用:
4.1传感器为本质安全型撕裂传感器,与KHP151-K-Z矿用带式输送机保护装置主机、KXJ0.3/127S型矿用隔爆兼本安型带式输送机保护装置主机配套使用,联接在本质安全型电源电路中。
4.2传感器的连接电缆采用2×0.75或2×1.0的UY型不延燃电缆。
4.3传感器与传输线的相接采用一个三通,当传感器的使用数量超过一台时,应每台串上一只检测电阻。
4.4传感器安装离二组托辊中间的距离:L=V.t(V是带速、t是物料从胶带自由下落到传感器上的时间)。如果用于有倾角的胶带,请将传感器的两边垫平后固定,本传感器的一个支架为轴式连接,可以转动。
4.5当胶带有严重下垂的撕边现象时,由于下垂的胶带撕边的刮碰,也可能导致保护停机。
5 使用注意事项
a)此传感器只能用于经防爆检验合格的本质安全电路中;(警示语)
b)使用的电源和铭牌上的额定电压符合;
c)产品只能与说明书中规定的关联设备配接使用,与其它设备配接时,须经防爆检验合格。
d)维修时不得随意改变本安电路和与本安电路有关的元器件的电气参数、规定和型号。
6 随机文件:
装箱单,产品合格证及使用说明书各一份。
7 运输与贮存
7.1在运输过程中应避免暴晒雨淋,应防止剧烈碰撞,严禁摔掷、重压。
7.2仪器应贮存在空气干燥无腐蚀性气体的环境中。
8 开箱及检查
开箱立即检查仪器是否完好无损,数量是否准确。附件、合格证、说明书等资料是否齐全。否则应与厂家及时联系。
附录
关联设备
名称 | 型号 | 防爆型式 | 防爆标志 | 安标编号 | 防爆编号 | 生产厂家 |
矿用隔爆兼本安型带式输送机保护装置主机 | KXJ0.3/127S | 矿用隔爆兼本安型 | Exd[ib]I | MFF110032 | 11120820 | 卓力 |
矿用隔爆兼本质安全型带式输送机综合保护控制装置主机 | KHP151-K-Z | 矿用隔爆兼本安型 | Exd[ib]I | MCA080029 | 11120819 | 卓力 |
